MODELO DE VELOCIDADES.-

CAMPO DE VELOCIDADES DEL ECUADOR OBTENIDO A TRAVÉS DE MEDICIONES DE CAMPAÑAS GPS Y MEDIDAS DE UNA RED GPS PERMANENTE. VEC_EC (PRE_SISMO).

Partiendo del hecho que en la Tierra todo se mueve y su forma cambia constantemente, salta la pregunta de conocer con certeza si el Marco Geodésico de Referencia Nacional vigente en el Ecuador es dinámicamente compatible al movimiento lineal y no lineal de la corteza terrestre, brindando una cierta precisión al momento de expresar sus coordenadas referidas a una época y un ITRF definido.

Obviamente, este planteamiento inicial se lo podría resolver si habláramos de la existencia de un Marco de Referencia dinámico en el Ecuador definido en su totalidad por estaciones GNSS de monitoreo continuo, el cual permita analizar y compensar todo tipo de movimiento producido ya sea por fenómenos geofísicos, tectónicos, atmosféricos o simplemente por la consecuencia de nuevas realizaciones del ITRF y por ende su respectiva adopción .

El IGM, ejecutó actividades técnicas / científicas, obteniendo la primera versión del Campo de Velocidades del Ecuador VEC_EC, Pre-Sísmico. La precisión obtenida al calcular un campo de velocidad depende no solo de la estrategia de procesamiento aplicada para el cálculo; también influye la calidad de las observaciones GPS, la duración de cada una de ellas (es importante contar con mediciones GPS de larga duración) y la cantidad de mediciones repetidas de un mismo punto obtenidas en épocas diferentes de tiempo, por esta razón, se analizó toda la información generada en las campañas de medición de la Red Pasiva RENAGE (y las densificaciones que se derivan de ésta) y la red activa REGME, entre los años 1994 (enero de 1994, GPS Week 730) y 2011 (marzo de 2011, GPS Week 1627); con el objetivo de obtener una gran precisión del campo y un recubrimiento a escala del territorio nacional.

El campo de velocidad se obtuvo a partir de medidas GPS redundantes, de un total de 30 Estaciones GPS Permanentes REGME y 102 Sitios de Campaña GPS RENAGE, ubicados de manera homogénea a lo largo del territorio nacional

El Campo de Velocidad VEC_EC, es válido para el traslado de coordenadas de la RENAGE y la REGME, en diferentes épocas, entre el periodo de enero de 1994 hasta el 15 de abril de 2016, fecha previa al terremoto de Pedernales del 16 de abril de 2016. Dar click Aquí...

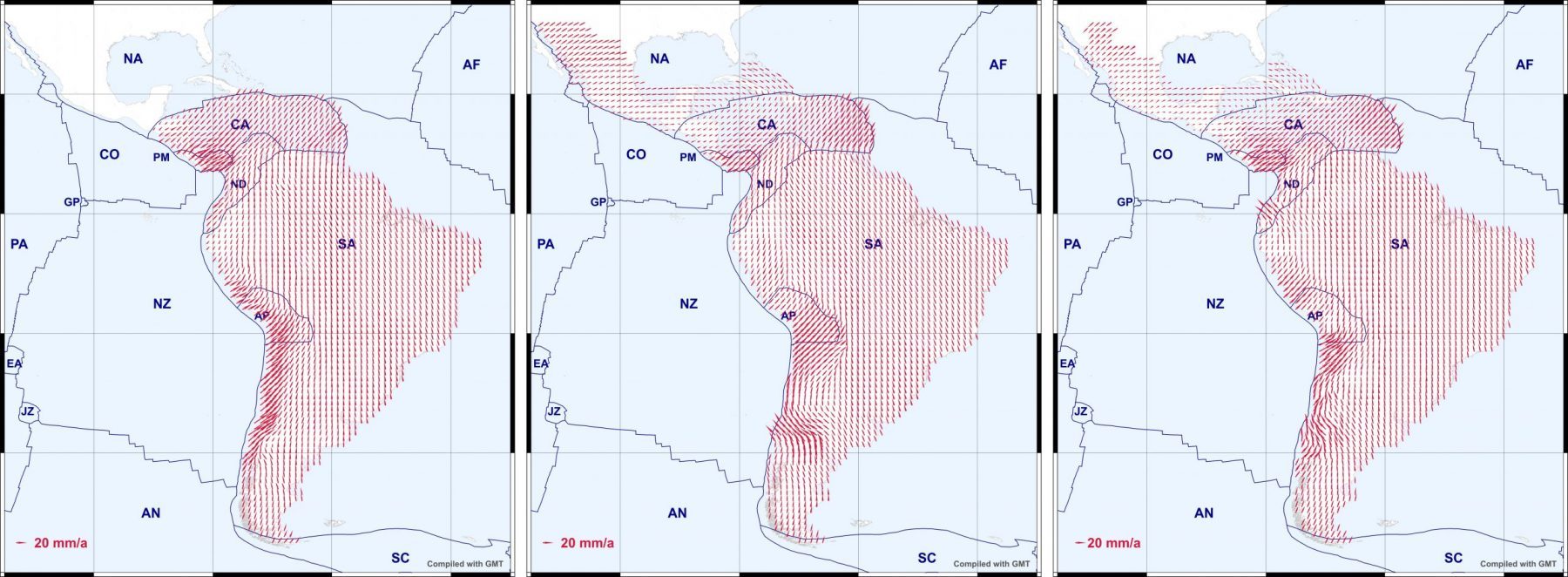

Para el traslado de coordenadas en épocas posteriores al terremoto de Pedernales, se recomienda utilizar el Modelo de Velocidades para América del Sur y El Caribe VEMOS 2017. Dar click Aquí...

VEMOS 2017, considera las discontinuidades y saltos del terremoto de Perdernales del año 2016, pero es importante tener presente que, sólo se incluyen datos hasta enero de 2017, cuando se introdujo el IGS14 como marco de referencia a nivel global. En otras palabras, VEMOS 2017, es aplicable para actividades geodésicas entre el 1 de enero de 2014, hasta el 28 de enero de 2017.

"En Geodesia, se debe tener claro que un Modelo de Velocidades, es solo aplicable para el periodo de tiempo que cubren las velocidades en él incluidas. Por ejemplo, Si las velocidades de entrada se determinaron con datos registrados entre 2005 y 2010, ese modelo sólo se puede aplicar para el periodo de tiempo comprendido entre entre 2005 y 2010. Para antes o para después, se debe utilizar un modelo que cubra el periodo de interés. Insisto, esto es para Geodesia. En Geofísica, se observa más el comportamiento que la precisión y allí cualquier modelo de deformación es utilzable.” Dra. Laura Sánchez, DGFI-TUM.

Respecto al nivel de incertidumbre del modelo, en zonas cercanas al epicentro sísmico de Pedernales, con un año de datos y con el movimiento post-sísmico en sus inicios (enero 2017), definitivamente no son mejores que 10 mm por año.

En la actualidad, los análisis geodinámicos respecto al sismo de Pedernales 2016, muestran que las velocidades, todavía no regresan a sus valores de desplazamiento inicial previos al sismo (1 – 2 mm / año) y la anomalia se mantiene al nivel de 5 – 7 mm/año, en la mayoría del país, también muestra una leve estabilidad de la velocidad con una desaceleración, al cabo de los últimos 4 años (2016-2020).

En tal virtud, el IGM, se encuentra trabajando en las actividades técnicas y científicas, a fin de generar una actualización del Campo de Velocidades VEC_EC Post-Sísmico y la generación del modelo local de interpolación de velocidades

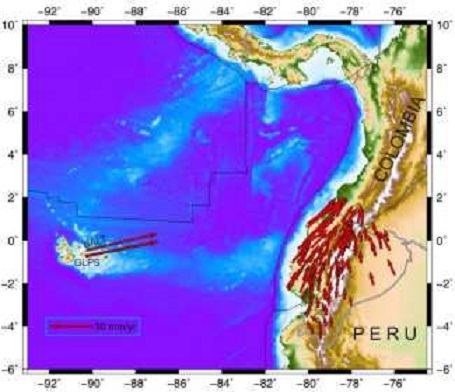

RESULTADOS DEL CAMPO DE VELOCIDADES DEL ECUADOR - VEC_EC (Pre_Sísmico)

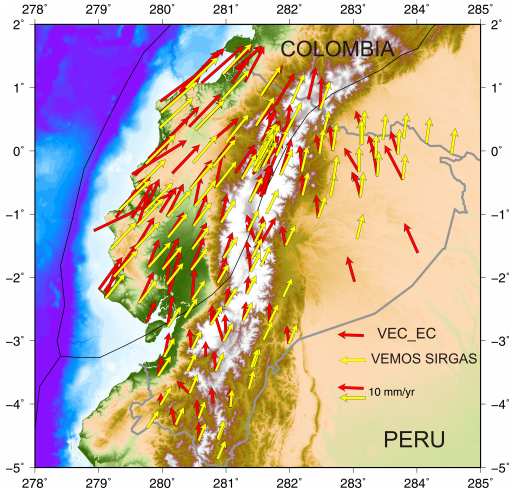

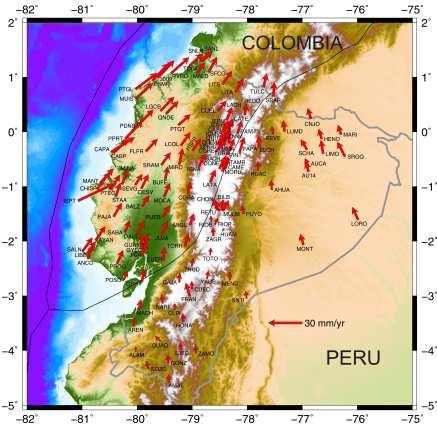

CAMPO DE VELOCIDADES VEC_Ec, TERRITRORIO ECUATORIANO CONTINENTAL PLACA TECTÓNICA SUDAMERICANA, ZONA 17 – 18

CAMPO DE VELOCIDADES VEC_Ec, ARCHIPIÉLAGO DE GALÁPAGOS PLACA

TECTÓNICA DE NAZCA, ZONA 15 - 16.

El mantenimiento del marco de referencia SIRGAS incluye, por lo tanto, aparte de la conservación física del monumento (redes pasivas), la evolución en el tiempo de las coordenadas por medio del traslado desde la época de referencia a la época de observación. Las velocidades Vx, Vy, Vz que se aplican en este cálculo deben tomarse del Campo de Velocidad VEC_EC (Pre-sísmico), válido para el traslado de coordenadas de la RENAGE y la REGME, en diferentes épocas, entre el periodo de enero de 1994 hasta el 15 de abril de 2016, fecha previa al terremoto de Pedernales del 16 de abril de 2016.

Para el traslado de coordenadas en épocas posteriores al terremoto de Pedernales, se recomienda utilizar el Modelo de Velocidades para América del Sur y El Caribe VEMOS 2017. Dar click Aquí...

X(t) = X(t0) + (t-t0) * Vx

Y(t) = Y(t0) + (t-t0) * Vy

Z(t) = Z(t0) + (t-t0) * Vz

siendo X(t), Y(t), Z(t) las coordenadas en la época deseada, X(t0), Y(t0), Z(t0) las coordenadas en la época de referencia, (t - t0) el intervalo de tiempo transcurrido entre la realización del sistema de referencia y el levantamiento GNSS y Vx, Vy, Vz las velocidades de las estación de referencia.

Tomando en cuenta el criterio establecido por SIRGAS…“Las velocidades Vx, Vy, Vz de las estaciones de referencia deben obtenerse preferiblemente del análisis de posicionamientos GNSS repetitivos que cubran un intervalo mínimo de tiempo de dos años. Si las velocidades de la estación de referencia no son conocidas, puede utilizarse el modelo de velocidades para SIRGAS VEMOS. Dar click Aquí...

Referencias:

- Cisneros, D. A., & Nocquet, J.-M. (2012). CAMPO DE VELOCIDADES DEL ECUADOR OBTENIDO A TRAVÉS DE MEDICIONES DE CAMPAÑAS GPS DE LOS ÚLTIMOS 15 AÑOS Y MEDIDAS DE UNA RED GPS PERMANENTE. Revista Geoespacial ESPE, (No. 9), 30-49. Recuperado a partir de http://geoespacial.espe.edu.ec/wp-content/uploads/2017/01/Geoespacial09.pdf

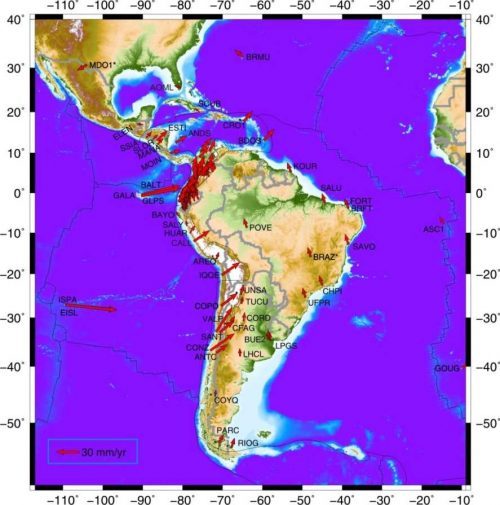

- Dar click Aquí.Campo de Velocidades IGS08
